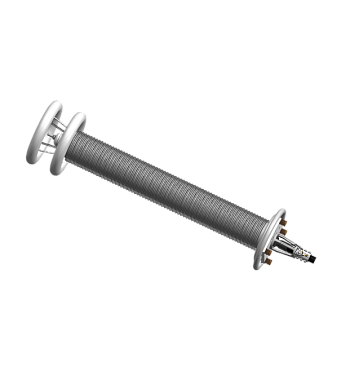

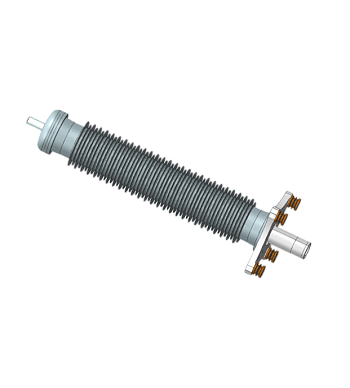

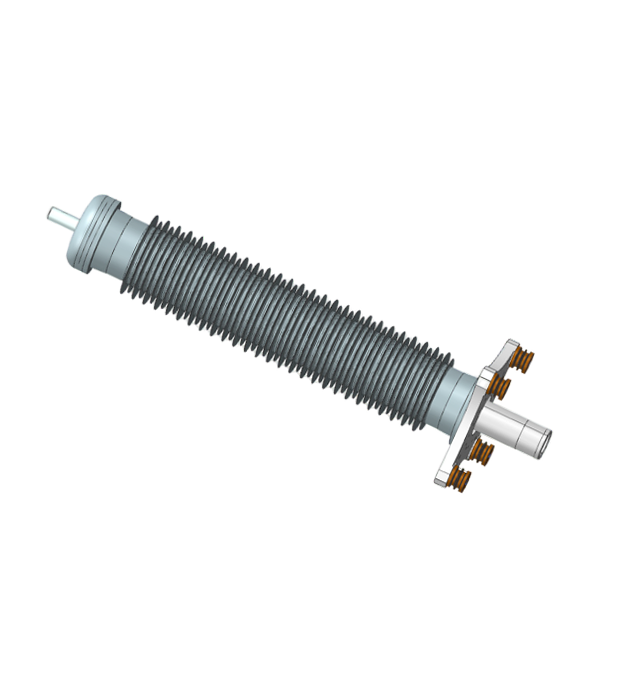

Муфта концевая 110 кВ

Концевые муфты предназначены для работы при любых условиях окружающей среды. Муфты могут быть установлены на кабель с полимерной изоляцией и любой конструкцией металлических оболочек и брони.

Технические параметры

Номинальное напряжение U / Um 110 / 126 кВ
Грозовой импульс 450 кВ
Испытательное напряжение 230 кВ
Изолятор МЭК 61462 Композитный
Цвет Серый RAL 7035
Разрядное расстояние 1415 мм
Длина пути тока утечки 4780 мм
Удельная длина пути тока утечки не менее МЭК 60815, 31,00мм/кВ (е)
Кабель СПЭ
Жила Медь / Алюминий, 185 -2500 мм².
Диаметр изоляции 185 - 142 мм
Экран Любой
Условия эксплуатации УХЛ1
Температура -50 ℃...+55 ℃
Угол наклона Макс. 0
Высота над уровнем моря <1500м
Вес ~135 кг

- Конус выравнивания напряженности электрического поля из двухкомпонентной силиконовой резины с уникальной системой герметизации и защиты от протечек. Его эластичность позволяет производить легкий монтаж без использования специальных инструментов.

- Герметичный и легкий композитный корпус придаёт муфте легкость, прочность и герметичность конструкции и обеспечивает стойкость к воздействию окружающей среды.

- Полимерный изолятор изготавливается из композитных материалов на основе стекловолокна с внешней силиконовой рубашкой, которая наносится на него с применением технологии прямого литья.

- Болтовой механический наконечник с рассчитанным срывом головки, который применяется для многопроволочных и цельнотянутых алюминиевых и медных жил. Монтаж наконечника не требует специальных инструментов.

- Пространство между кабельной изоляцией, конусом выравнивания напряженности электрического поля и композитным изолятором заполняется сверху изоляционной жидкостью на основе силиконового масла.

- Отсутствие необходимости прогрева масла перед заливкой в муфту.

- Возможность установки на все существующие конструкции кабеля с использованием системы ввода и герметизации на основе термоусаживаемых компонентов.

- Для кабеля с интегрированным оптоволокном муфты комплектуются дополнительными оптоволоконными наборами собственной разработки.

- Плита основания из коррозионно-стойкого сплава и опорные изоляторы для секционирования и возможности проведения испытания оболочки кабеля.

мы рекомендуем

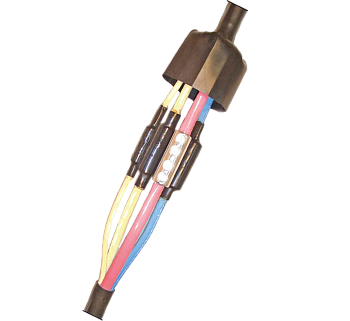

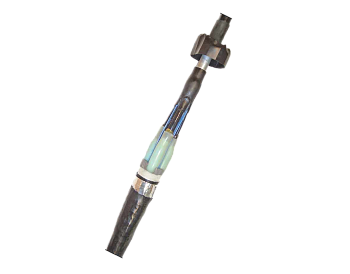

Соединительные муфты для многожильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ

Наименование
Соединительные муфты для многожильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ
Марка
Соединительные муфты для многожильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ
Артикул

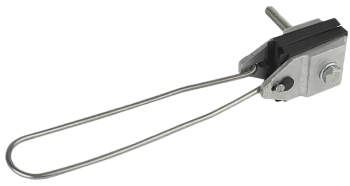

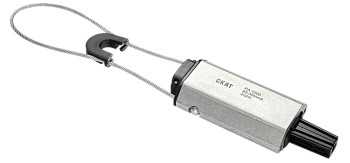

Анкерные клиновые зажимы для СИП-2

Наименование
Анкерные клиновые зажимы для СИП-2
Марка
Анкерные клиновые зажимы для СИП-2
Артикул

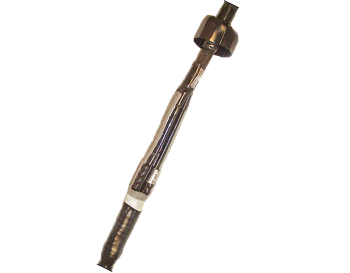

Соединительные муфты для многожильных кабелей с бумажной пропитанной изоляцией в общей металлической оболочке на напряжение до 1 кВ

Наименование
Соединительные муфты для многожильных кабелей с бумажной пропитанной изоляцией в общей металлической оболочке на напряжение до 1 кВ
Марка
Соединительные муфты для многожильных кабелей с бумажной пропитанной изоляцией в общей металлической оболочке на напряжение до 1 кВ
Артикул

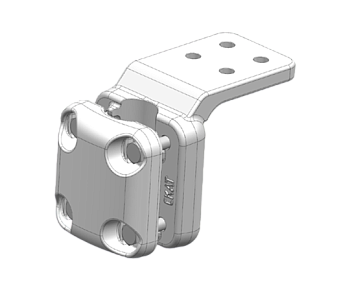

Аппаратный зажим

Наименование
Аппаратный зажим
Марка
Аппаратный зажим
Артикул

Анкерные поддерживающие клиновые зажимы для СИП-2

Наименование
Анкерные поддерживающие клиновые зажимы для СИП-2
Марка
Анкерные поддерживающие клиновые зажимы для СИП-2
Артикул

Соединительные муфты для многожильных кабелей с бумажной пропитанной изоляцией в общей металлической оболочке на напряжение до 10 кВ

Наименование
Соединительные муфты для многожильных кабелей с бумажной пропитанной изоляцией в общей металлической оболочке на напряжение до 10 кВ
Марка
Соединительные муфты для многожильных кабелей с бумажной пропитанной изоляцией в общей металлической оболочке на напряжение до 10 кВ
Артикул

Муфта концевая 220 кВ

Наименование
Муфта концевая 220 кВ
Марка
Муфта концевая 220 кВ
Артикул

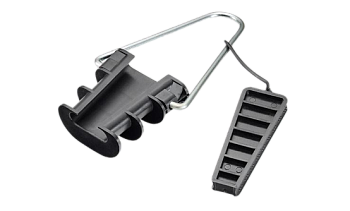

Анкерные клиновые зажимы для СИП-4

Наименование
Анкерные клиновые зажимы для СИП-4
Марка
Анкерные клиновые зажимы для СИП-4
Артикул

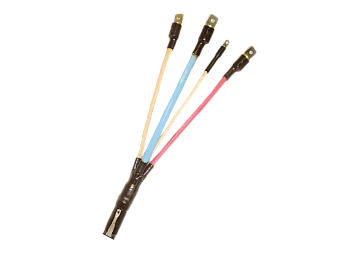

Концевые муфты внутренней установки для многожильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ

Наименование
Концевые муфты внутренней установки для многожильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ
Марка
Концевые муфты внутренней установки для многожильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ
Артикул

Муфта концевая 500 кВ

Наименование
Муфта концевая 500 кВ
Марка
Муфта концевая 500 кВ
Артикул

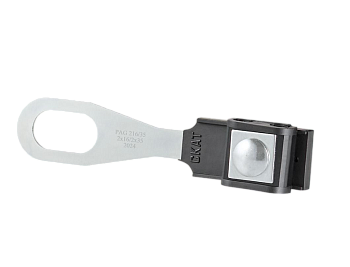

Анкерные болтовые зажимы для ввода в дом СИП-4

Наименование
Анкерные болтовые зажимы для ввода в дом СИП-4
Марка
Анкерные болтовые зажимы для ввода в дом СИП-4
Артикул

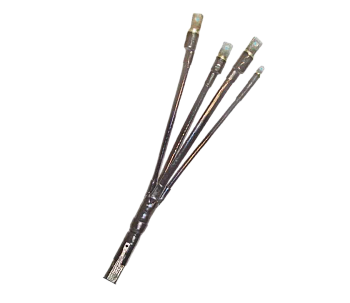

Концевые муфты внутренней установки для многожильных кабелей с бумажной пропитанной изоляцией в общей металлической оболочке на напряжение до 1 кВ

Наименование
Концевые муфты внутренней установки для многожильных кабелей с бумажной пропитанной изоляцией в общей металлической оболочке на напряжение до 1 кВ
Марка
Концевые муфты внутренней установки для многожильных кабелей с бумажной пропитанной изоляцией в общей металлической оболочке на напряжение до 1 кВ
Артикул

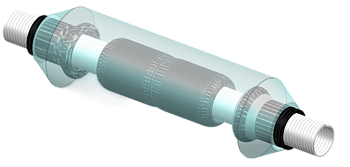

Муфта соединительная (транспозиционная) 110 кВ

Наименование
Муфта соединительная (транспозиционная) 110 кВ
Марка
Муфта соединительная (транспозиционная) 110 кВ
Артикул

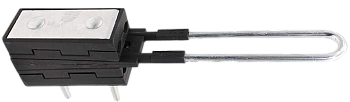

Анкерные болтовые зажимы для магистрального СИП-4
