Соединительные муфты

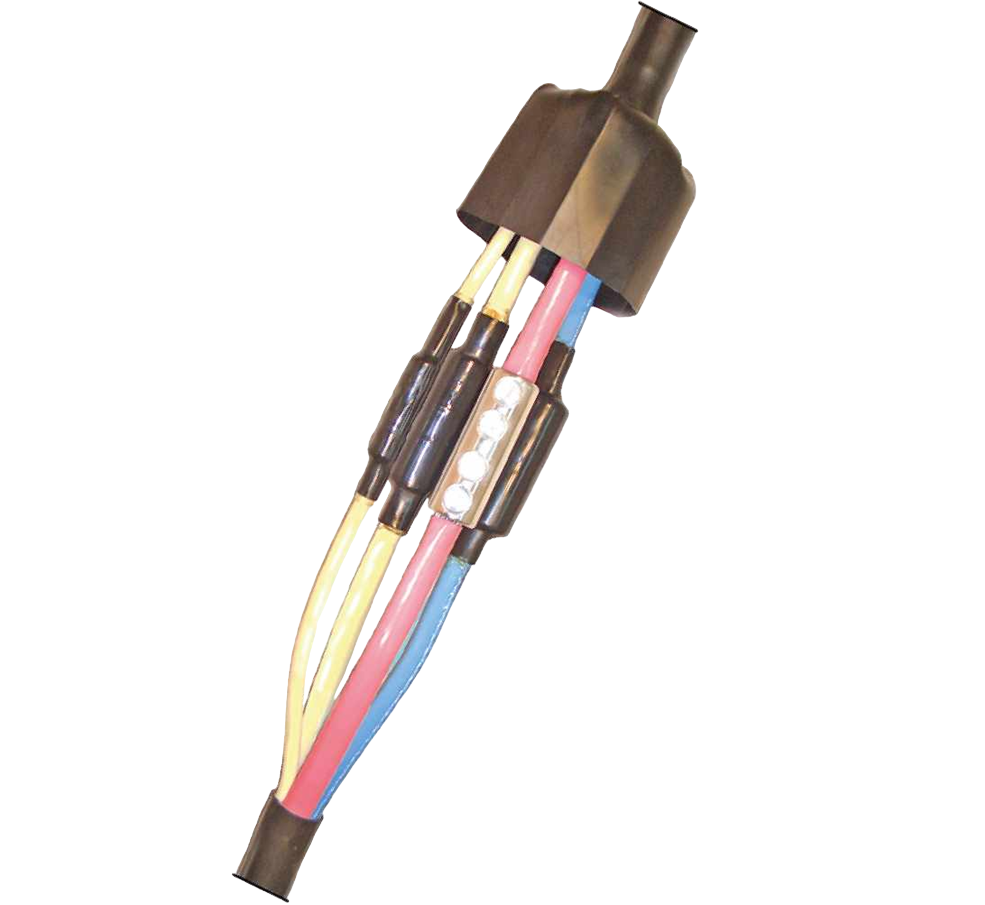

Соединительные муфты для многожильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ

Муфты предназначены для соединения силовых кабелей с пластмассовой изоляцией с броней (или без брони) на напряжение до 1 кВ, проложенных в земле и в кабельных сооружениях.

Технические параметры

Кабель АВВГ, АВБбШв и др.

Жилы кабеля соединяются болтовыми соединителями. Изоляция жил восстанавливается термоусаживаемыми изолирующими манжетами. На внутренние поверхности термоусаживаемых элементов нанесен клей-расплав. Жилы стягиваются стеклолентой. Наружный термоусаживаемый шланг и специальный мастичный герметик обеспечивают механическую защиту и герметичность. Для кабелей с металлической оболочкой или броней муфты комплектуются роликовыми пружинами постоянного давления и заземляющим проводником.

Обозначение муфт без комплекта заземления	Обозначение муфт с комплектом заземления	Количество жил кабеля	Сечение жил кабеля, мм²
JSP-1-3x25/50	JSPA-1-3x25/50	3	25,50
JSP-1-3x70/120	JSPA-1-3x70/120	3	70, 95,120
JSP-1-3x150/240	JSPA-1-3x150/240	3	150,185, 240
JSP-1-4x25/50	JSPA-1-4x25/50	4	25,50
JSP-1-4x70/120	JSPA-1-4x70/120	4	70, 95,120
JSP-1-4x150/240	JSPA-1-4x150/240	4	150,185, 240
