СКАТ

Соединительная арматура

Влагозащищенные ответвительные зажимы

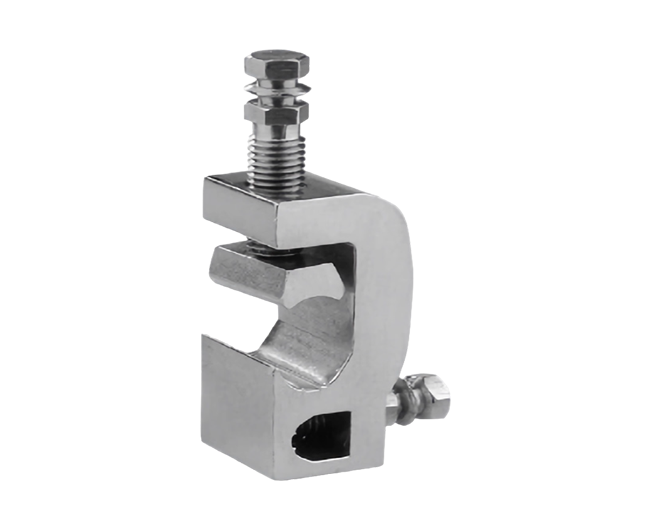

Влагозащищенные ответвительные плашечные зажимы OCD предназначены для подключения изолированного провода ответвления к магистральному неизолированному проводу. Зажимы рассчитаны на монтаж при температуре до -20 °C и эксплуатацию при температуре до -60 °C. Зажимы различаются количеством ответвлений – зажим OCD 71 предназначен для одного ответвления, зажим OCD 72 – для двух ответвлений, OCD 74 – для четырех ответвлений.

Технические параметры

Материал Алюминиевый сплав
Стандарты ГОСТ Р 70352-2022 / СТО ПАО «Россети» 34.01-2.2-004-2015

Контактные части зажима выполнены из алюминиевого сплава. Контроль над усилием затяжки при подключении неизолированного магистрального провода осуществляется болтом с шестигранной срывной головкой. На контактных частях зажима имеется контактная смазка. Зажимы поставляются в комплекте с чехлом, обеспечивающим защиту от влаги.

Марка зажима	Диапазон сечений жилы, мм²
	магистрали	ответвления
OCD 71	16-150	1,5-95
OCD 72	16-150	2х1,5-95
OCD 74	16-150	4x1,5-35
