СКАТ

Устройства и приспособления для защиты ВЛИ

Ограничители перенапряжения

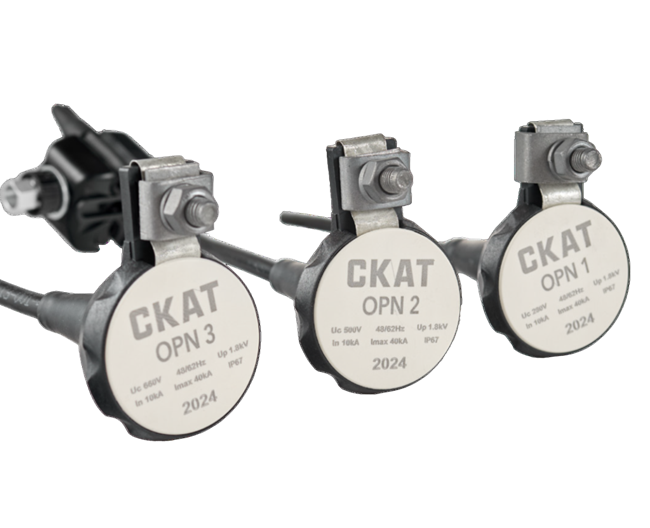

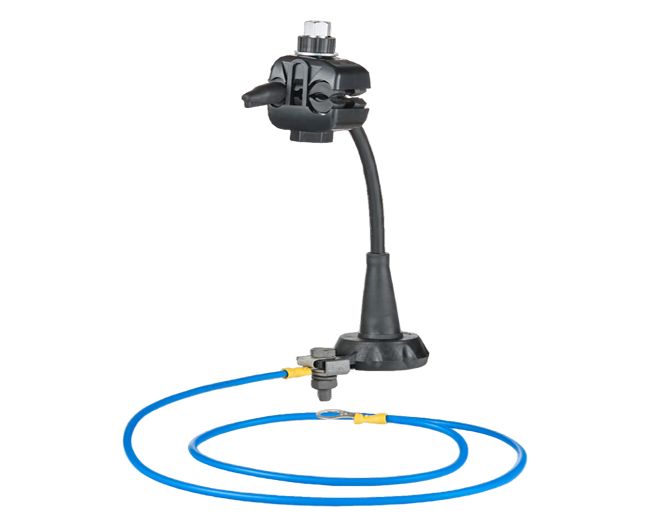

Ограничитель перенапряжения варисторного типа. Поставляется в сборе с прокалывающим зажимом Р 645 или Р 70 и проводом заземления 1м. Предназначены для защиты потребителей, оборудования и линейной изоляции сетей 1 кВ от перенапряжений. Для однофазной ВЛ применяется один ограничитель, для трехфазной ВЛ — три ограничителя.

Технические параметры

Стандарты ГОСТ Р 70352-2022 / СТО ПАО «Россети» 34.01-2.2- 004-2015

Характеристика	OPN 1-280	OPN 2-500	OPN 3-600
Номинальный разрядный ток (для волны 8/20 мкс), кА	10	10	5
Максимальный разрядный ток (для волны 8/20 мкс), кА	40	40	35
Наибольшее длительное рабочее напряжение, В	280	500	600
Предельный разрядный ток (для волны 4/20 мкс), кА	100	100	50
Уровень напряжения защиты (при импульсе тока 10 кА 8/20 мкс), В	680	1100	<2465
