СКАТ

Соединительная арматура

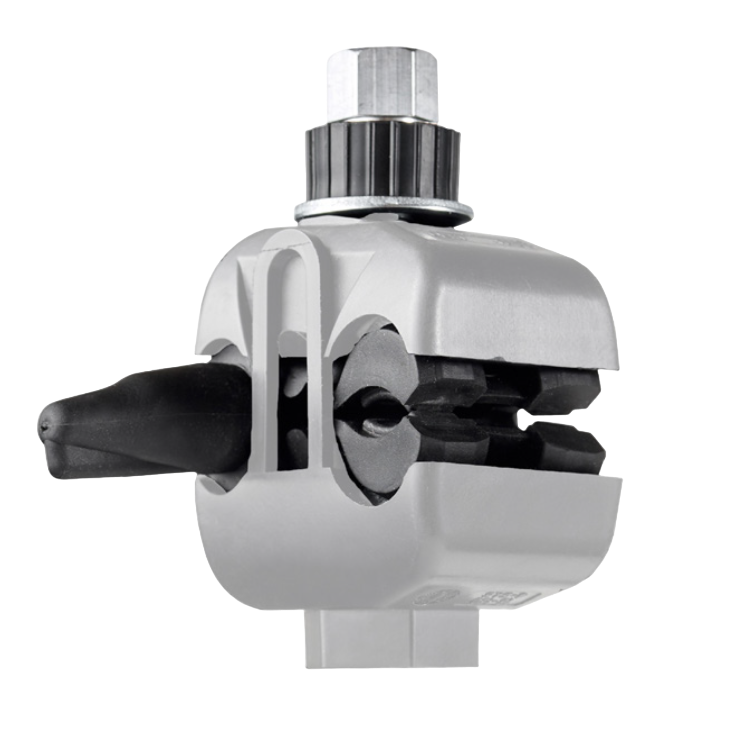

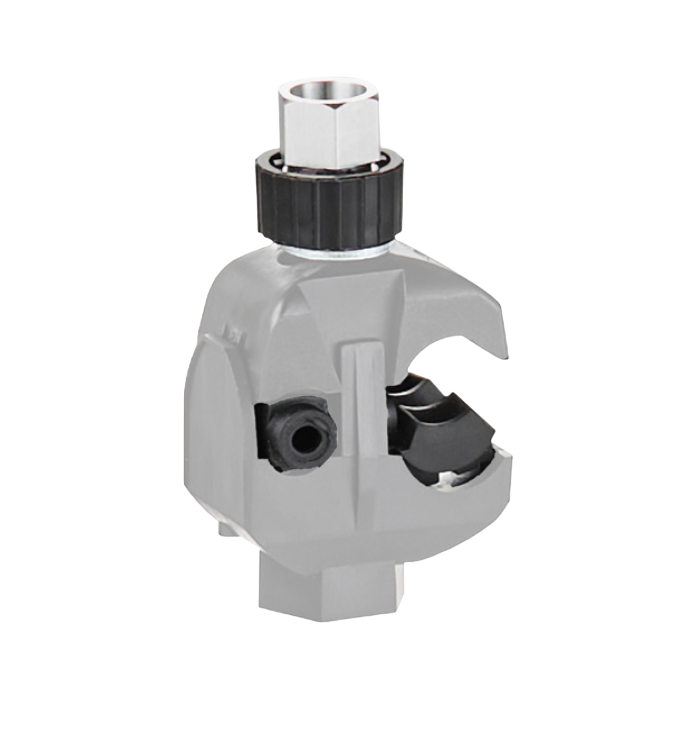

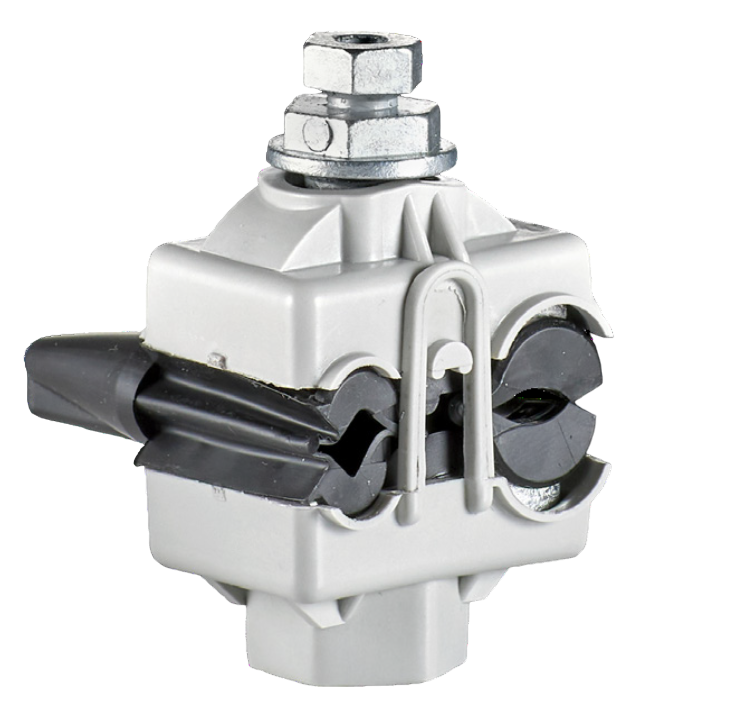

Герметичные ответвительные прокалывающие зажимы

Ответвительные прокалывающие переходные зажимы предназначены для ответвления изолированного провода СИП от неизолированного провода ВЛН, а также для ответвления от неизолированной несущей нулевой жилы. Широкий диапазон сечений магистрали и ответвлений позволяет подобрать оптимальное решение по стоимости для каждого конкретного случая.

Технические параметры

Материал Композиционный диэлектрический пластик
Стандарты ГОСТ Р 70352-2022 / СТО ПАО «Россети» 34.01-2.2-004-2015

Корпус зажима изготовлен из композиционного диэлектрического пластика, устойчивого к ультрафиолетовым излучениям, и деталей, не подверженных коррозии, а серый цвет корпуса позволяет исключить ошибку при монтаже. Контроль над усилием затяжки болта осуществляется с применением срывной головки, изготовленной из алюминиевого сплава. Монтажный болт и гайка изолированы от прокалывающей пластины.

Марка зажима	Диапазон сечений жилы, мм²
	магистрали	ответвления
N 70	16-150	16-150
N 640	16-150	4-54,6
N 640.1	16-120	6-35
N 630	16-95	16-35
N 630.1	16-95	6-35
