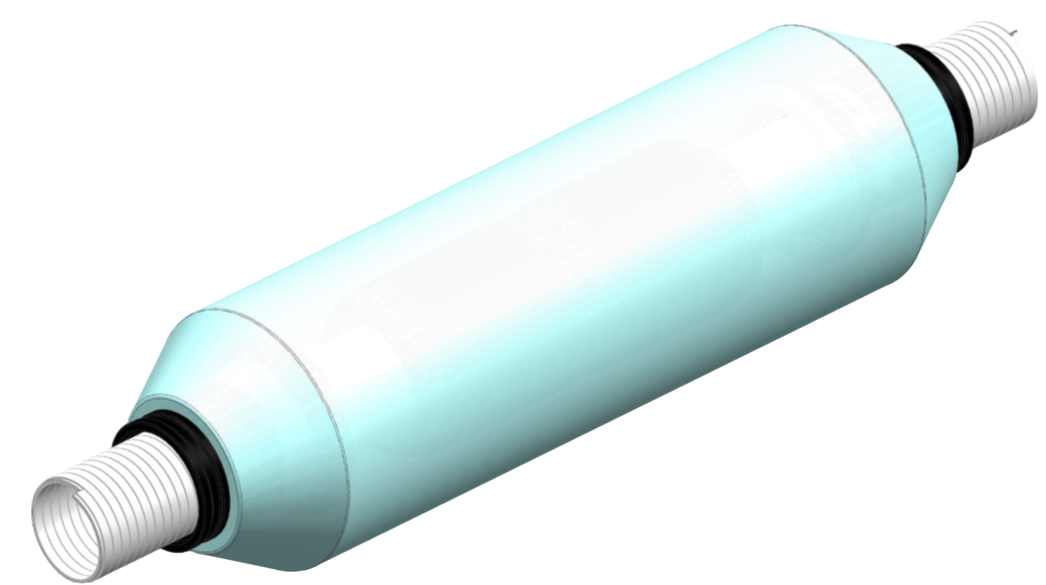

Муфта соединительная (транспозиционная) 220 кВ

Соединительные муфты СКАТ СЕТ 252 имеют трехкомпонентную конструкцию, обладающую преимуществами при разделке кабеля и монтаже. Конструкция транспозиционной муфты СКАТ типа СЕТ может быть применена для различных схем транспозиции и дополнительного заземления. Муфты предназначены для кабелей с пластмассовой изоляцией различной конструкции с оптоволокном и без него, различными типами экранов, брони и оболочек.

Технические параметры

Номинальное напряжение U / Um 220 / 252 кВ
Грозовой импульс 1050 кВ
Испытательное напряжение 254 кВ
Кабель СПЭ
Жила Медь / Алюминий, 400 - 2500 мм².
Диаметр изоляции 23 - 114 мм
Экран Любой
Условия эксплуатации УХЛ1
Температура -60 ℃...+40 ℃
Вес Макс. ~90 кг

- Легкий монтаж без специальных монтажных приспособлений.

- Минимальная длина разделки кабеля: нет необходимости снятия дополнительного участка оболочки для парковки корпуса муфты, благодаря уникальной разработанной специалистами СКАТ технологии «холодной усадки».

- Кабельные адаптеры из силиконовой резины и силиконовый корпус с высокой степенью эластичности для соединительных муфт 220кВ устанавливаются без специальных монтажных приспособлений. Благодаря трехкомпонентной конструкции возможно соединение кабелей с различными сечениями. Корпус и адаптеры создают клетку Фарадея в зоне соединителя.

- Механический соединитель производства СКАТ с рассчитанным срывом головки болта. Используется для многопроволочных алюминиевых и медных жил, может быть модифицирован для цельнотянутых жил. Не требуется специального инструмента для установки соединителя.

- Интегрированная защита от проникновения влаги с использованием термоусаживаемой технологии.

- Применение длинных термоусаживаемых манжет с интегрированной защитой от проникновения влаги, а также дополнительные герметизирующие компоненты используются для обеспечения вывода экрана наружу.

- Возможность соединения кабелей разных сечений и конструкций.

- Одна и та же конструкция используется для прямого соединения экранов, разрыва экранов и транспозиции.

- Для кабеля с интегрированным оптоволокном муфты комплектуются дополнительными оптоволоконными наборами.
