Концевые муфты

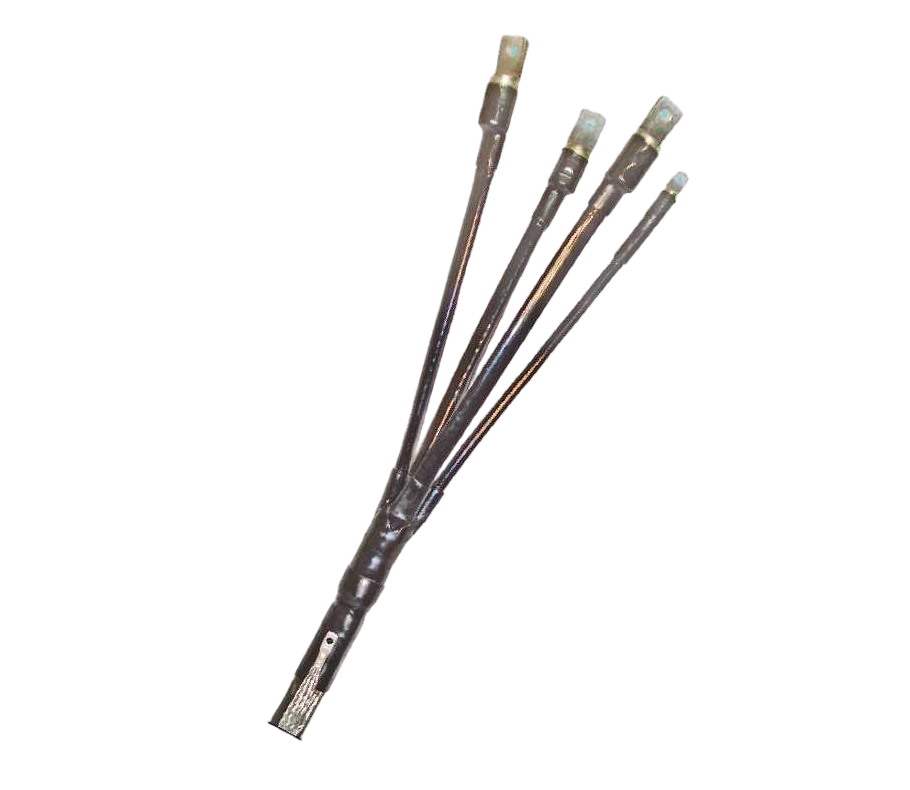

Концевые муфты внутренней установки для многожильных кабелей с бумажной пропитанной изоляцией в общей металлической оболочке на напряжение до 1 кВ

Муфты предназначены для оконцевания силовых кабелей с бумажной пропитанной изоляцией в общей свинцовой или алюминиевой оболочке и стальной ленточной броней (или без брони) на напряжение до 1 кВ внутри помещений.

Технические параметры

Кабель ААБл, АСБ, ААШв и др.

На жилы кабеля устанавливаются термоусаживаемые фазные трубки. Корешок разделки герметизируется термоусаживаемой перчаткой. Оконцевание жил кабеля осуществляется методом опрессовки или с помощью болтовых наконечников. Наконечники и узел заземления герметизируются термоусаживаемыми манжетами. На внутренние поверхности термоусаживаемых элементов нанесен клей-расплав.

Обозначение муфт без наконечников	Обозначение муфт с болтовыми наконечниками	Количество жил кабеля	Сечение жил кабеля, мм²
TiSPI-1-3x25/50	TiSPI-1 -3x25/50-1	3	25, 50
TiSPI-1 -3x70/120	TiSPI-1-3x70/120-L	3	70, 95,120
TiSPI-1-3x150/240	TiSPI-1-3x150/240-L	3	150,185,240
TiSPI-1 -4x25/50	TiSPI-1-4x25/50-L	4	25, 50
TiSPI-1-4x70/120	TiSPI-1-4x70/120-L	4	70, 95,120
TiSPI-1-4x150/240	TiSPI-1-4x150/240-L	4	150,185, 240

мы рекомендуем

Соединительные муфты для многожильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ

Наименование
Соединительные муфты для многожильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ
Марка
Соединительные муфты для многожильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ
Артикул

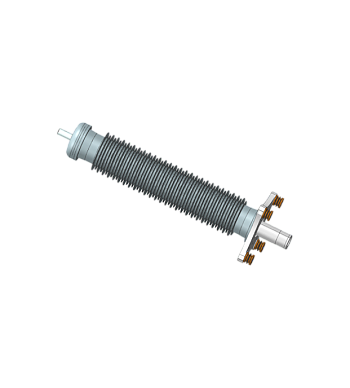

Муфта концевая 110 кВ
